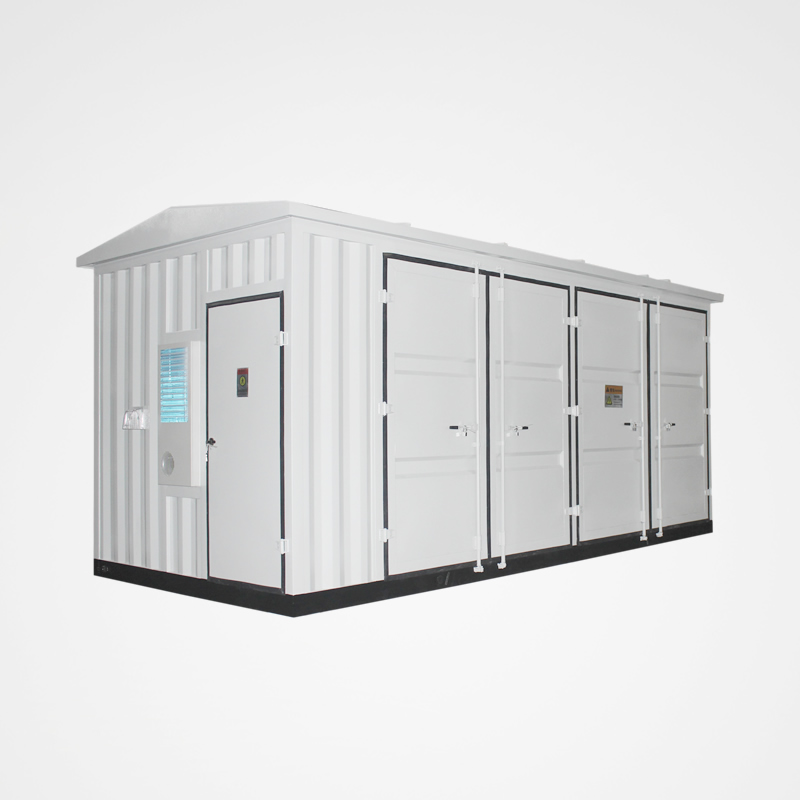

產品概述
光伏設備預制艙適用于分布式光伏并網，比較常見的像是光伏35kv預制艙、光伏10kv預制艙等。光伏設備預制艙是現階段光伏發電廠所配備光伏發電項目中的輸配電設備，其自身內部包含智能化輸配電相關管理電器元件，可實現遠程傳輸、數據自動化分析處理、緊急響動應急處理等無人化管理的需求，較大程度的降低了光伏發電廠自身人力、物力資源的使用。

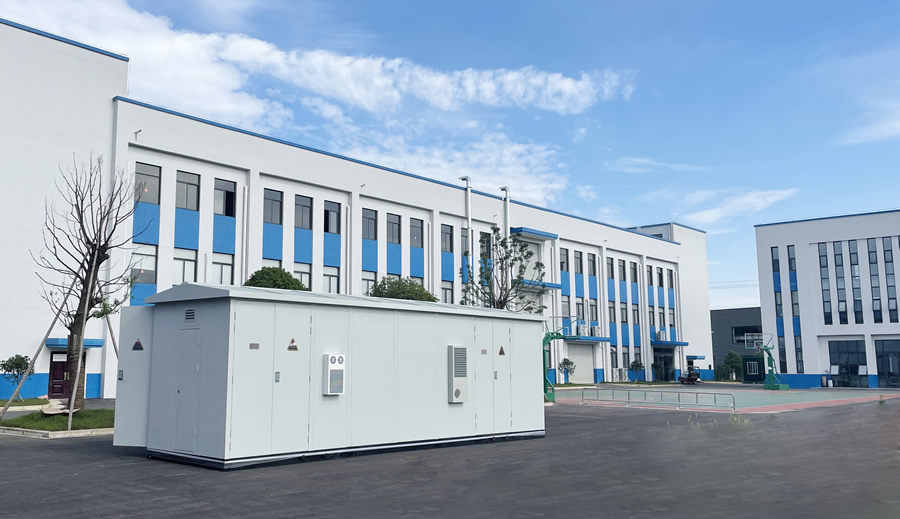

光伏預制艙概述
光伏預制艙也就是箱式變電站的一種，就體積上來看，它們與土建的變電站基本一致。而所謂的光伏預制艙，就是它們在光伏、風電上的應用。預制艙是大型的箱式變電站，集成了 箱變的“預制”等諸多的優點。光伏預制艙滿足了光伏發電、電能管控的特殊需求，在造價、運維上，又明顯的優于土建變電站，是當下光伏行業的較好選擇。光伏預制艙通常會配 置一次設備、二次設備，進而形成了我們常說的一次設備預制艙和二次設備預制艙，既可以單獨制作，又可以成套定制加工。作為預制艙裝配式變電站的重要應用，不僅改變了傳統變電站的 系統布局、土建設計和施工模式，而且其標準化設計、模塊化組合、工業化生產等環節更是與國家電網公司的智能變電站建設相契合。
光伏預制艙的主要設備
| 光伏預制艙遠動通訊屏 |
| 能與間隔層各種智能設備進行數據交換、定點對時，也可以向后臺系統、調度中心發送各種遙測、遙信信號，可以接收后臺系統或者調度中心的各種遙調 、遙控信號，實現對開閉所、變電站、配電房的自動化控制。遠動通訊屏由包含通訊管理機、GPS衛星時鐘、網絡交換機、模擬防雷器，信號防雷器等組成。 |
| 光伏預制艙調度數據網 |
| 調度數據網屏是由電力調度數據網設備路由器、電力縱向加密裝置、交換機、屏體及附件組成。用于傳輸電網自動化信息、調度指揮指令、繼電 保護與安全自動裝置控制信息等。 |
| 二次安防屏 |
| 光伏二次安防屏是安裝于光伏二次設備預制艙中，是確保電力信息化系統、電力實時閉環監控系統及調度數據網絡的安全，其設計原則采用安全 分區、網絡、橫向隔離、縱向認證這四個原則。 |
| 光伏預制艙故障解列屏 |
| 主要由故障解列裝置構成，其作用是當光伏電站出現故障時，為了避免光伏電站的故障影響到電網，可快速可靠的跳開并網開關，將光伏電站與電網分離 開，避免對電網造成不必要的沖擊。 |
| 光伏預制艙公用測控屏 |
| 主要用于除間隔以外的模擬量（如母線電壓）、開關量（如GPS裝置）的采集、各開關控制操作。主要作用是采集一些除間隔微機保護裝置以外的開關量 、模擬量、開出量等數據。并將這些數據上傳到后臺監控，完善光伏變電站綜合自動化系統。 |

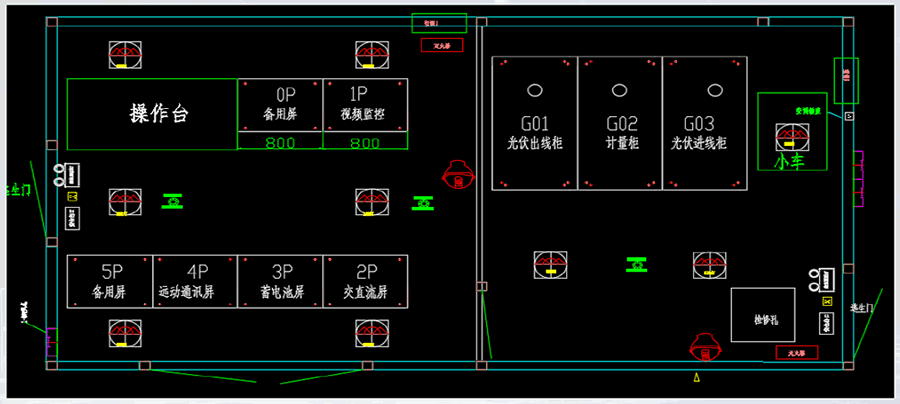

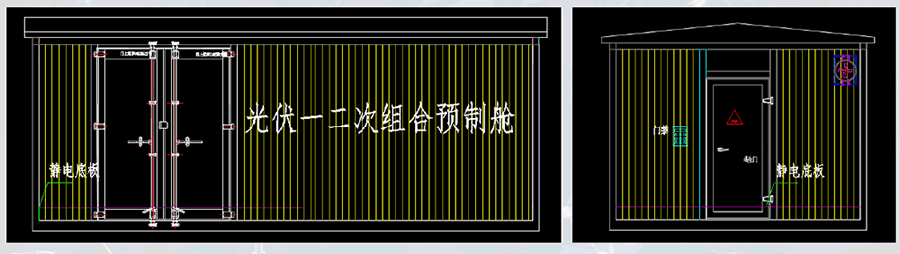

光伏預制艙典型圖紙
光伏預制艙的技術優勢
光伏預制艙包括預制艙艙體、一次設備柜、二次設備屏、艙內輔助系統等，在工廠內完成生產、裝配、布線、調試等，并以整艙方式將其作為一個整體運送到工程現場。預制艙和其內部一二次設備由本公司集成，實現工廠加工，減少現場二次接線，減少設計、施工、調試工作量，簡化維修工作，縮短工期，有效支持電網快速建設。預制艙技術特點是標準化、模塊化、預制化。廠家可以根據設備柜的實際需要，定制具體的尺寸，使設備正常工作。標定就是預制艙的尺寸參照標準容器的尺寸作適當?shù)母倪M(jìn)，并且盡可能美觀。按照設備的使用標準，更有效地使設備的正常運轉，使之達到相應的標準化。
光伏預制艙的技術要求
底架及骨架
光伏預制艙艙體底架由型鋼焊接而成，艙體骨架為焊裝一體式結構，主要鋼材材質選用碳素結構鋼，屈服強度不小于235MPa，有足夠的機械強度和剛度，在起吊、運輸和安裝時不會產生變形。
框架、門板、頂蓋
預制艙框架、門板及頂蓋均采用鋼板，框架鋼板和門板厚度2mm；頂蓋外表面鋼板厚度2mm，底板厚度2mm。
防腐設計
光伏預制艙的艙體采用噴砂、熱噴鋅、噴鋅加涂料、噴戶外高檔聚氨酯面漆防腐處理，雙層覆鋁鋅板采用噴砂、噴戶外高檔聚氨酯面漆防腐處理。金屬材料經防腐處理后表面覆蓋層有牢固的附著力，并均勻一致。
保溫要求
運用“冰箱”保溫措施與工藝，采用雙層鋼板（中間5cmA級隔熱巖棉，確保整個預制艙的保溫和防火性能），門板厚度不低于48mm。
逃生門
光伏預制艙的通道門板上設置“推杠式”緊急逃生門鎖，滿足人員緊急逃生要求。門鎖滿足防火要求，高可靠，長壽命。
照明設計
預制艙檢修走廊內設置通道照明燈，照明燈采用LED燈，并保證足夠的照度，方便艙體內部的檢修和試驗。預制艙檢修走廊兩端分別設置事故照明，并在全站停電的情況下能夠自動啟動，保證檢修走廊內的事故照明。預制艙內照明系統由正常照明、事故照明和應急照明組成，正常照明采用380/220V三相五線制，事故照明由UPS供電，當正常照明故障時可手動切換至事故照明，應急照明自帶蓄電池，應急時間不小于60min，出口處設自帶蓄電池的疏散指示標志。
門禁系統
光伏設備預制艙的艙體上的門禁，每套包含刷卡加密碼門禁控制器1臺，門鎖1把，開門按鈕1個，門磁傳感器1個。
