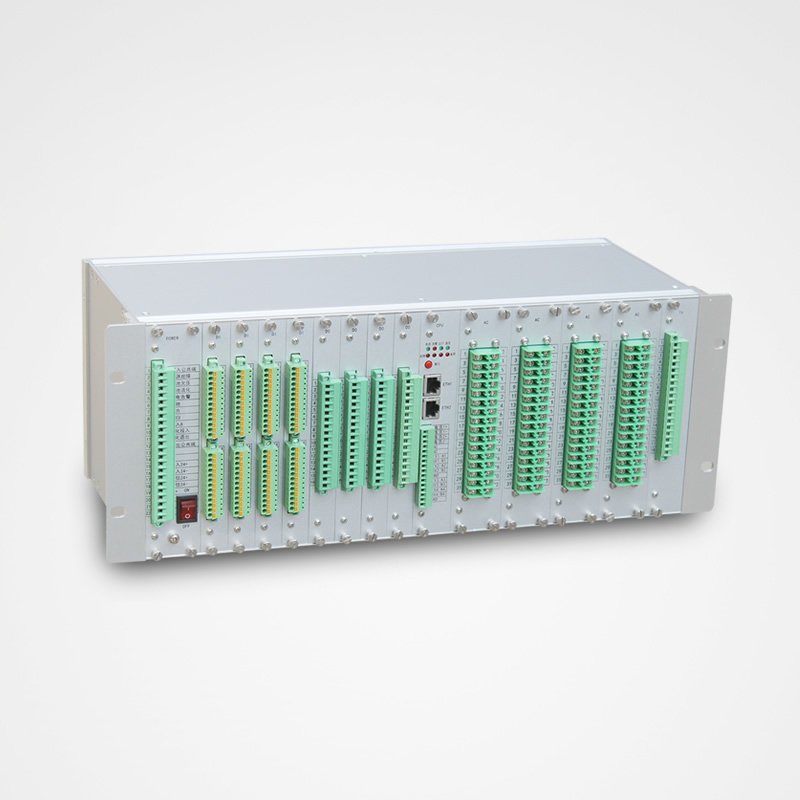

DTU配網終端核心單元概述

集遙信、遙測、遙控、保護、通信、電源管理于一體的新型配電自動化終端，適用于10kV開閉站、配電室、環網柜、箱變等場所。該終端基于數字信號處理技術和高速工業通信網絡技術，實現高速工業現場總線級聯，個體為“集中監控式”，整體為“智能分布式”。測控終端各功能插件獨立設計，軟硬件組態擴展靈活，支持在線遠程故障診斷、程序升級、數據管理等高級應用功能，維護簡易、操作方便。

技術優勢

●采用測量、控制、保護、通信“四合一”一體化設計，實現開閉所、環網柜、箱變智能解決方案。
●核心單元采用標準機箱，支持前/后接線，整機具備多種結構形式，適合落地、壁掛、柜體等安裝方式。
●功能插件獨立設計、總線式結構，功能擴展方便，支持熱插拔。
●硬件平臺統一，基于雙CPU技術，高速DSP+ARM系統，成熟保護及測控算法，保證數據采集的準確及快速性。
●裝置元件采用工業品級軍品級，滿足IEC6100-4-IV(最嚴酷等級)電磁兼容要求，適應電力戶外惡劣環境。
●軟硬件靈活組態配置，產品適用性強，能提供多回路監控、高低壓同時在線監測功能。
●通信管理機功能，支持多種通信方式，可配置多種通信規約，并具備數據轉發功能。
●電源智能監控及管理技術，自主判斷交流失電、蓄電池欠壓，實現蓄電池的自動無擾切換、充放電、活化管理功能。

資質證書

DTU配網終端核心單元技術特點

高性能軟件平臺
以高性能32位微處理器和實時嵌入式操作系統為平臺，綜合使用了各種硬件、軟件的前沿技術，具有高性能、高精度、高可靠性、高穩定性。
靈活配置的三遙
可根據現場需要靈活配置開入、開出及交流采量。每塊開入板實現24路開入量采集，每塊開出板實現4路開出量輸出，每塊交流電流采樣板實現16路交流量采集 ，1塊交流電壓采樣板實現12路交流量采集。開入開出板最多可配置4塊，交流電流采樣板最多可配置4塊，交流電壓采樣板可配置1塊。每條線路的零序電流和 零序電壓，即可以由三相電流或三相電壓計算獲得，也可由零序CT或零序PT直接采集獲得，可根據現場實際情況靈活配置。
豐富的故障檢測功能
每條線路都可靈活設置定值，實現電壓越上限、電壓越下限、零序電壓越限、涌流閉鎖、零序電流過流、過負荷等功能。
可選配FA功能
●智能型FA
具有專門的FA配置界面，可以根據不同的要求實現不同的FA保護策略的設置，實現配網故障的定位、隔離和恢復非故障區域的供電。
●電壓型FA
含有多種智能算法，配置線路保護功能，同時基于配電線路的結構特點，通過多種保護功能類型的配合，實現就地故障查尋、就地故障隔離。
●電流型FA
具有多段過流檢測、出口跳閘功能，可設置兩次自動重合閘、具有二次重合閘閉鎖功能。電流計數功能。
多樣化通訊方式
4路串行接口，支持RS232/RS485,波特率：300～115200bps；2路以太網，10/100M自適應。支持IEC101、104、CDT等通信規約。
維護
提供的維護軟件，運行人員可通過以太網維護接口在本地或主站對裝置進行維護，實現硬件配置整定、參數設定、實時數據查看、歷史記錄分析等功能。

DTU主控單元組成

主控單元主要由遙測板（YC）、MCU 板、遙信板（YX）、遙控板（YK）、電源板 （PWR）組成。其結構如下圖所示：

遙測（YC）功能及接線

可進行交流的采集、轉換、處理模擬量并可同時向主站傳送，實現電流、電壓量的測量，并監視饋線的供電狀況，按線路分，每條線路采集、轉化并處理的模擬量包括以下幾點：
√三相電壓 Ua、Ub、Uc 或則兩線路電壓；
√三相測量電路 Ia、Ib、Ic 或則保護電流；
√各相有功功率與無功功率以及總功率；
√零序電壓3U0與零序電流3I0；
√頻率；
√總功率因數與分相功率因數。

遙信（YX）功能及接線

1、輸入電路可以監視 96 路干接點輸入的數字量(或者 128路)，裝置內部的 DC/DC 轉換器輸出隔離的 24VDC 為干接點提供輸入回路驅動電源。
2、允許使用外部隔離電源代替內部 24VDC 作為接點輸入電源。數字輸入的隔離濕電壓采用"或"設計，可以使用電壓高達 48VDC 的外部隔離濕電源。如果采用 48VDC 外部電源，需要通過公司技術人員進行必要配置。
3、雙點遙信的合成：能夠根據采集到的開關分閘與合閘的位置信息，自動生成具有故障態、中間態、合閘及分閘表述能力的雙點遙信信號，支持遙信變位優先傳送。
4、軟遙信生成，包括：裝置故障信號，各線路的過負荷、單相接地、過 電流、相間短路、過電壓、零序過電流等信號。

遙控（YK）功能及接線

1、支持本地手動按鈕實現對斷路器的分、合閘操作，具備控制出口硬壓板，支持控制出口軟壓板功能；
2、裝置接受并執行來自主站或子站的遙控指令，完成開關的分、合閘、閉鎖操作；
3、記錄并保存最近 10 次操作記錄。

通訊功能及接線

1、站所終端DTU集成有2個RS232口、兩個RS485以及兩個以太網接口，所有通信口均經過光電隔離，具有良好的抗干擾與防雷特性。適用于光纖、載波、無線、專線等各種通信方式。
2、具有豐富的通信規約，如104、DNP3.0、101、SC1801、CAN2.0B 等各種規約，能與國內配電自動化系統各廠家設備接口。

數據傳輸功能

1、與主站（子站）通信，實現數據轉發、信息上傳、接受并執行主站（主站）下發的控制命令，配合完成開關操作等功能。
2、數據任意排序與轉發功能：數據上送時可根據需要在原始的信息庫中進行挑選，并按理想的上送順序進行排序，可以有效的降低配電自動化系統的負擔，提高資源利用率。
3、對時功能接收主站的對時命令，與系統時鐘保持同步，使事件記錄具有可比性。

電源管理功能

1、具有掉電保護，電源重新恢復后，能自啟動。
2、具備蓄電池后備電源，主電源失電后，裝置正常工作不低于 12 小時，支持開關動作次數≥10 次。
3、具備電源充放電管理及維護功能。
4、支持自動、手動、遠方電池活化操作。

技術參數
